Mesa Posicionadora Circular CYGNUS

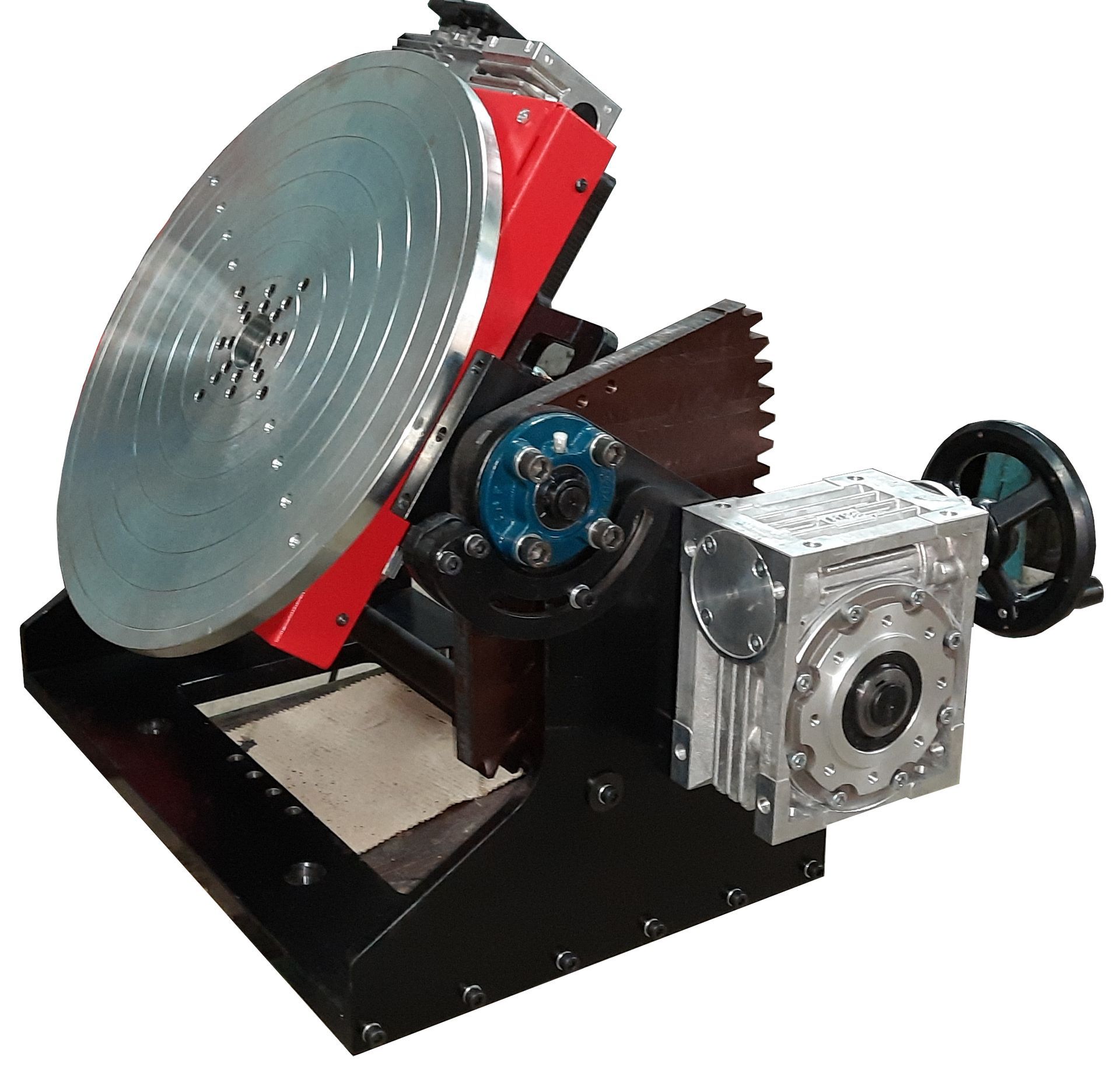

MESA POSICIONADORA CIRCULAR CYGNUS PARA AUTOMAÇÃO DE SOLDAGEM


CARACTERÍSTICAS:

  • Capacidade 300kg
  • Basculamento da mesa de trabalho de 105 graus
  • Eixo temperado e retificado com furo central de Ø40mm
  • Motorização standard: 220 VAC.  Opcionalmente servomotorizado.
  • Coletor e 5 escovas com cap. de 325A
  • Configurável para várias aplicações, utilizada em baixas, médias e altas produções.
  • Versão standard com 2 pedais para gira horário e anti-horário, controle de velocidade por potênciômetro.
  • Mesa de trabalho Ø500mm.
  • Eixo temperado e retificado com furo de Ø40mm para passagem de cabos, mangueiros ou gás de purga.
  • Caixa montada com robustos rolamentos cônicos.
  • Exclusivo conjunto coletor de cobre e escovas para o "terra" da fonte de soldagem.
  • Todas as características configuráveis para a aplicação do cliente
  • Principal equipamento para automação de soldagem, com servomotor pode ser utilizado em célula robotizada.
  • Pode ser utilizado em equipamentos dedicados para automação de grandes produções.
  • O acionamento servomotorizado permite soldagens segmentadas com precisão.
  • Para processos MIG, TIG, Plasma e Arco Submerso
  • Equipamento que garante repetibilidade de processo e de fácil utilização
  • Aplicações: componentes para motocicletas, automóveis, caminhões e ônibus, tratores, bicicletas, válvulas e conexões, linha branca, revestimentos endurecidos aplicados com soldagem, roletes transportadores, irrigação, construção civil, medidores de pressão e fluxo.
  • Configurações para baixas, médias e altas produções.
  • Motorizações: 24VCC, 220VAC, 380VAC, 440VAC, servomotorizado.
  • Automação: suporte de tocha ou pinça automático pneumático, motorizado 24VCC/220VCC, motor de passo ou servomotorizado. Painel com IHM e CLP com programação de automação, receita para até 99 receita de peças, controle da fonte de soldagem ou qualquer equipamento que possua comunicação de rede.
  • Opcionais: contraponta, luneta, gabinete NR 12, diversos modelos de suporte para tocha manuais ou automáticos, base 2 eixos para centralização de peças.
  • Integração com o nosso Sistema Modular de Fixação Rápida (SMFR).

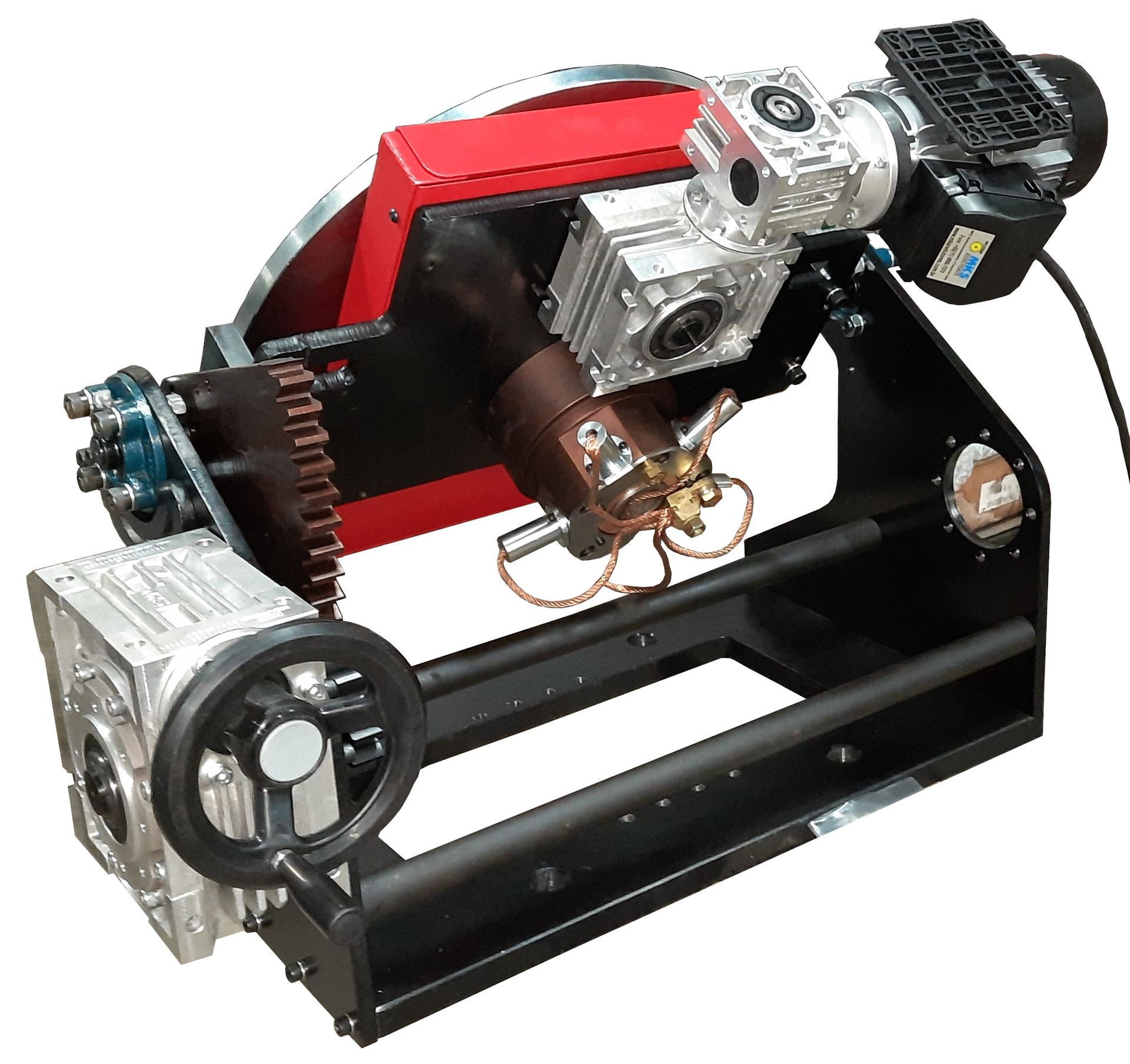

Mesa Posicionadora Circular












Mesa Posicionadora Circular

Versão Standard

Modelo CYGNUS

Cap.: 300Kg

Mesa Posicionadora Circular












Mesa Posicionadora Circular

Versão Standard

Modelo CYGNUS

Cap.: 300Kg

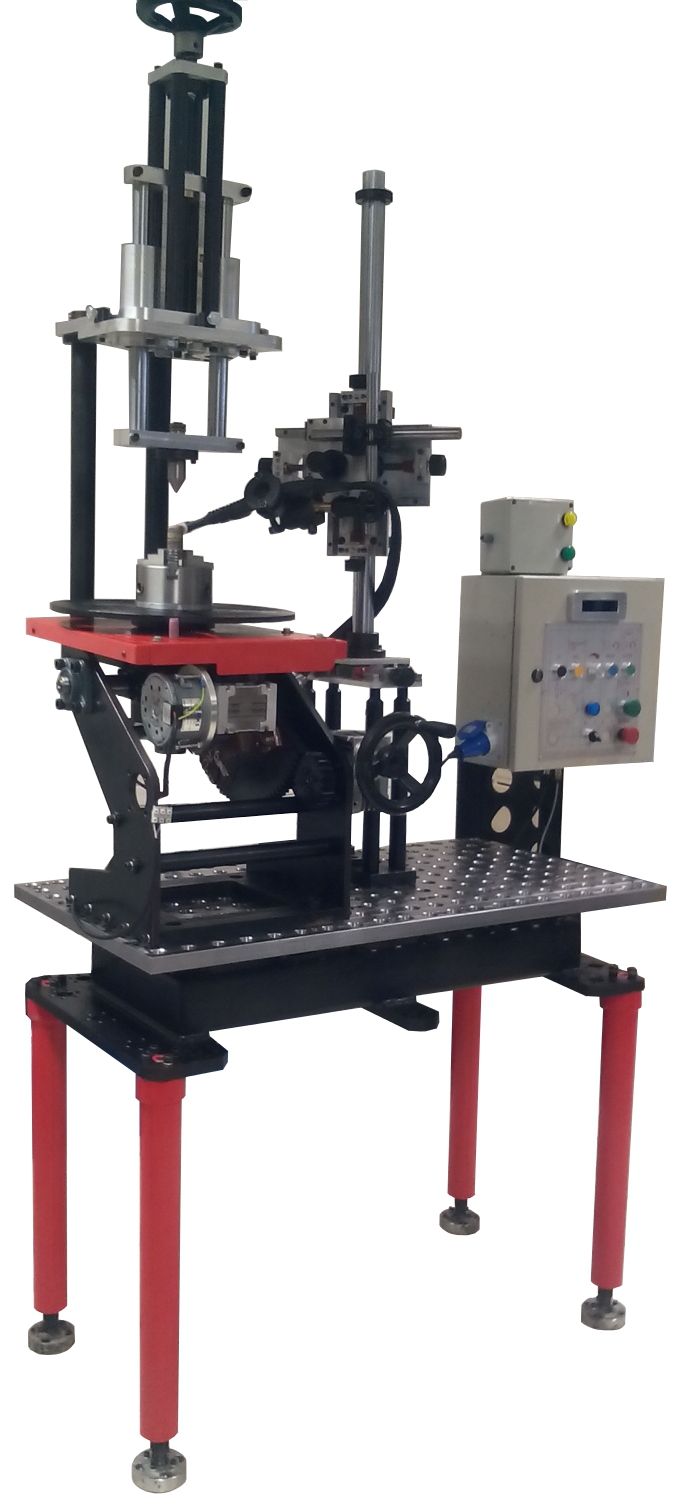

Mesa Posicionadora Circular com Contra Ponta, Manipulador Universal e Mesa de Soldagem SMFR











 Mesa Posicionadora Circular com Opcionais

Mesa Posicionadora Circular com Contra Ponta, Manipulador Universal e Mesa de Soldagem SMFR














Mesa Posicionadora Circular 24VCC com Placa de 3 Castanhas













Mesa Posicionadora Circular com Manipulador Universal Manual de 3 Eixos










Gabinete para Mesa Posicionadora Circular


Janela com 2 folhas com abertura manual ou automática.

Pode ser adequada para NR 12












Cross Slide para Mesa Posicionadora Circular

Auxilia na centragem de peças excêntricas ou não circulares











 Manipulador Universal

Vários modelos com cursos customizados conforme a aplicação.

Modelos manuais, automáticos pneumáticos, motorizados ou servomotorizados














Soldagem TIG com ou sem alimentação de material










 Manipulador Universal

Vários modelos com cursos customizados conforme a aplicação.

Modelos manuais, automáticos pneumáticos, motorizados ou servomotorizados









 Painel elétrico tipo torre standard em nosso equipamentos

Opcionalmente equipados com IHM touch screen e CLP para automação do processo.

Programas de automação dedicadas à aplicação.






 Posicionadora circular com servomotor

Para utilização em soldagens segmentadas, que necessitem de posicionamentos precisos.

Pode ser utilizado em células robotizadas, caso os servos sejam do fabricante do robô, podem ter capacidade de interpolação com o robô.

Utilizamos redutores com backlash muito baixo;











 Manipulador Universal

Vários modelos com cursos customizados conforme a aplicação.

Modelos manuais, automáticos pneumáticos, motorizados ou servomotorizados










 Manipulador Universal

Vários modelos com cursos customizados conforme a aplicação.

Modelos manuais, automáticos pneumáticos, motorizados ou servomotorizados










 Manipulador Universal

Vários modelos com cursos customizados conforme a aplicação.

Modelos manuais, automáticos pneumáticos, motorizados ou servomotorizados













 Rótula para Fixação da Tocha

Permite livre posicionamento da tocha













Posicionador servomotorizado para soldagem de pés de cadeira de escritório













Posicionador servomotorizado para soldagem de pés de cadeira de escritório












 Mesa Posicionadora Circular Servomotorizada

para soldagem de tubo de refrigeração do Palio













 Mesa Posicionadora Circular Servomotorizada com Contraponta

Para soldagem de vasos de pressão












Mesa Posicionadora Circular

Versão Standard

Modelo CYGNUS

Cap.: 300Kg












Mesa Posicionadora Circular

Versão Standard

Modelo CYGNUS

Cap.: 300Kg
