Sistema modular de sujeción rápida de mesa de soldadura

  • El principal objetivo del Sistema Modular de Fijación Rápida es eliminar la improvisación en el sector de la soldadura, que provoca grandes pérdidas de tiempo y conduce a productos de baja calidad y retrabajos.
  • Este sistema se utiliza como plantilla universal permitiendo repetibilidad en la construcción de otros conjuntos.
  • Las mesas y accesorios se pueden utilizar en soldadura manual o en células robotizadas.

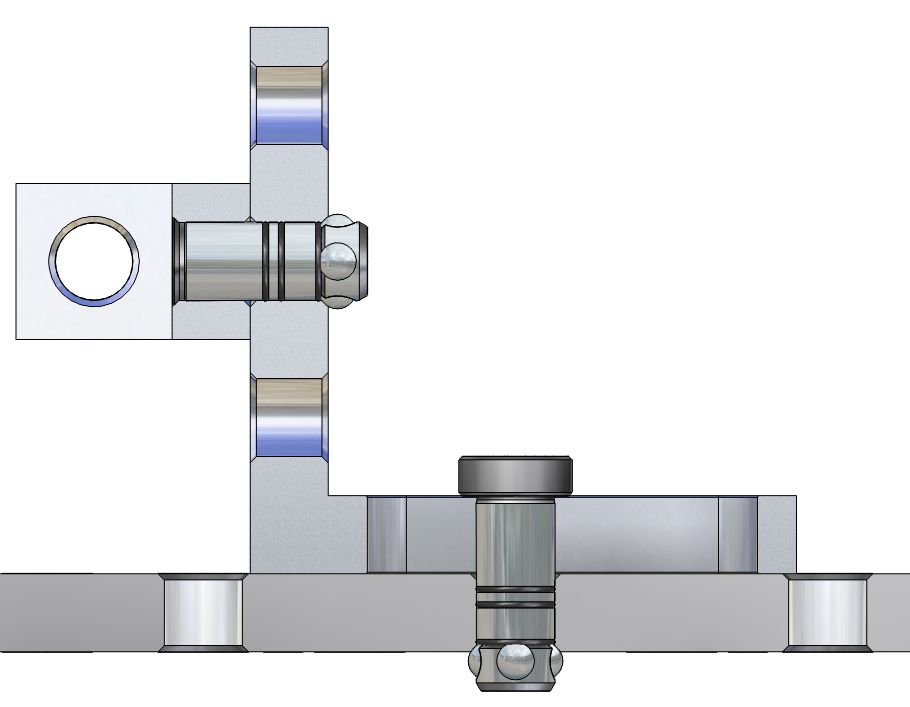

  • Para fijar los accesorios se utilizan pasadores que tienen bolas que se expanden a medida que enroscamos el tornillo central. No es necesaria fuerza y no se debe utilizar al roscar ya que funciona como una cuña. Las mesas y accesorios tienen chaflanes de 2mm y las bolas de pasador encajan en estos chaflanes fijándolos firmemente.
  • Las mesas se fabrican con orificios de Ø28mm y Ø16, ambas en rejillas de 50mm x 50mm, 100mm x 100mm o 100mm x 100mm con orificio diagonal.
  • Las mesas están formadas por múltiples placas (medidas estándar 1050mm x 550mm, espesor 25mm o 13mm) que se montan sobre un chasis que permite su fijación y nivelación. Se pueden fabricar medidas y formatos.
  • ¿Por qué tantas señales? Creemos que en caso de avería es posible sustituir o renovar una sola placa.
  • Las placas y accesorios están fabricados en acero HARDOX 450 de alta resistencia al desgaste, el cual tiene una dureza de 450 HB.
  • Opcionalmente, las placas pueden tratarse con nitruración por plasma.
  • Podemos producir mesas y accesorios personalizados.

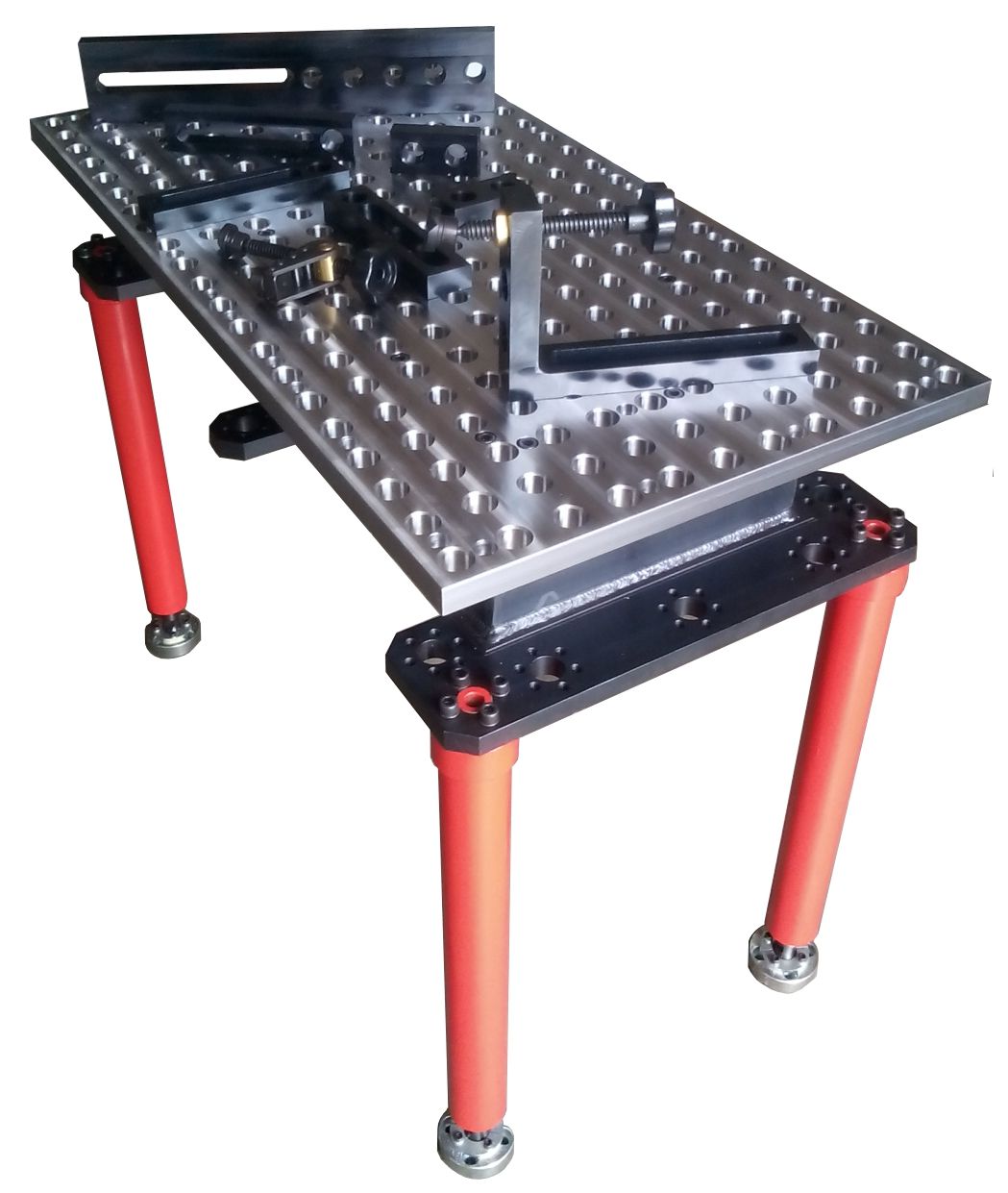

Mesa de soldagem SMFR Sistema Modular de Fixação Rápida

Mesa de soldadura ensamblada con una sola placa

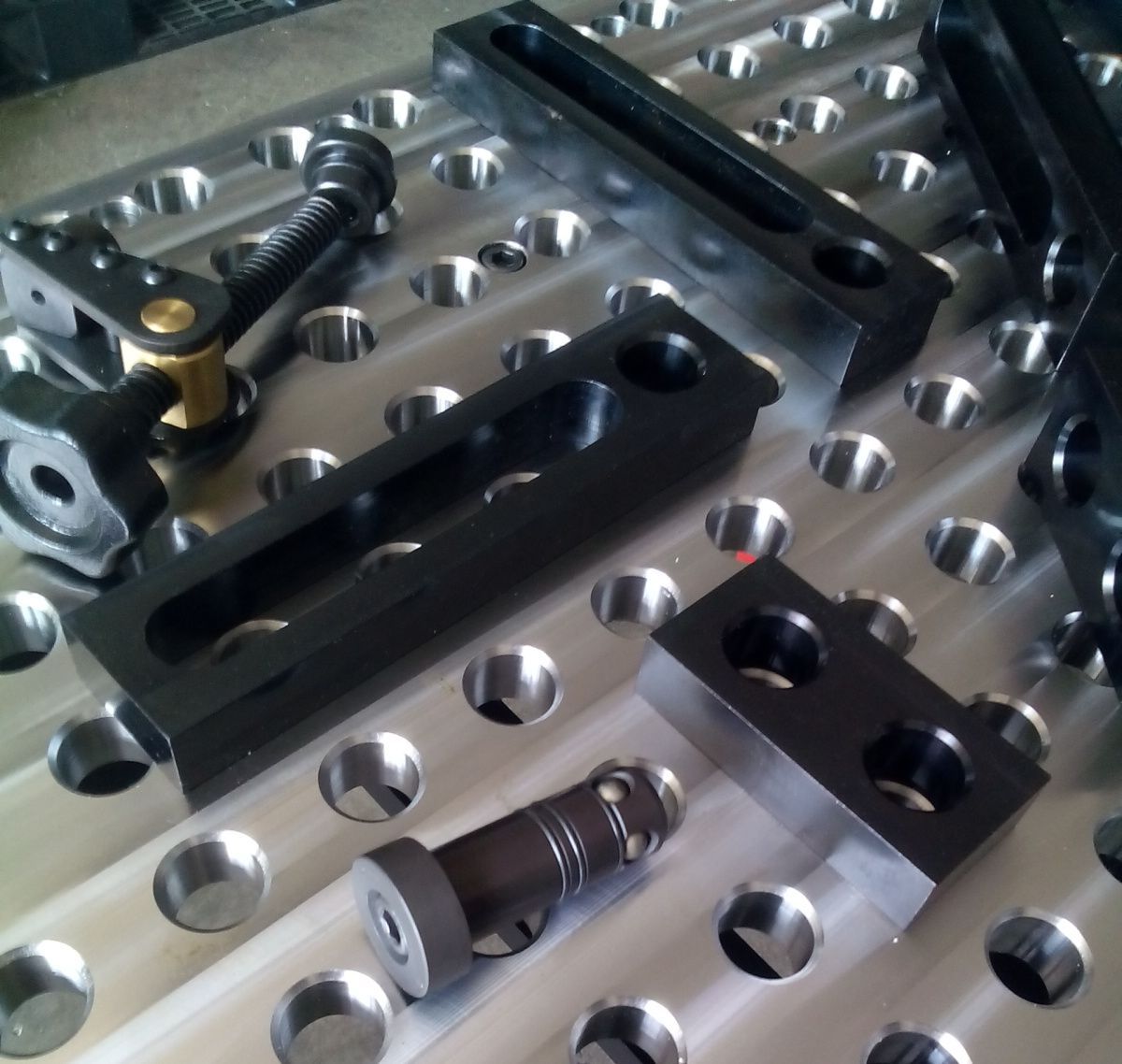

Acessórios para mesa de soldagem



Accesorios para mesas de soldadura

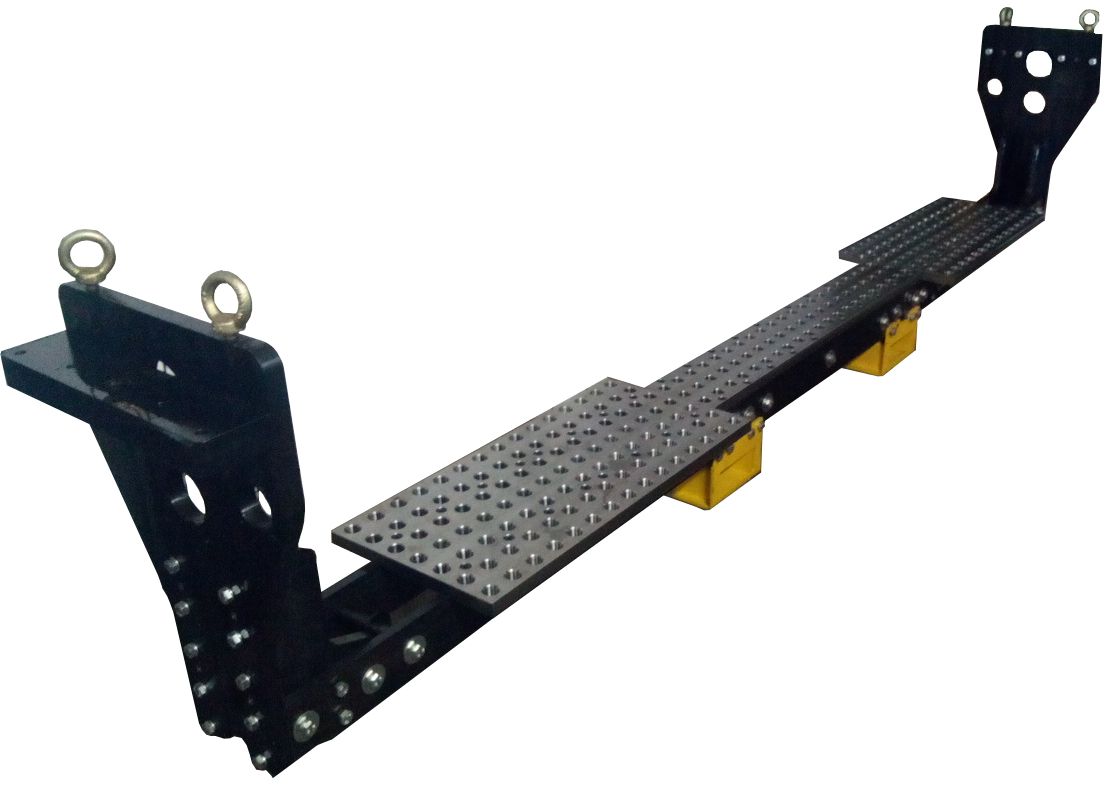

JIG para célula robotizada com quarto eixo

JIG para celda robotizada de cuarto eje

con nuestro Sistema Modular de Sujeción Rápida para montaje de plantillas para fijación de piezas.

El JIG completo podrá ser sustituido por otro para la elaboración de otro producto.

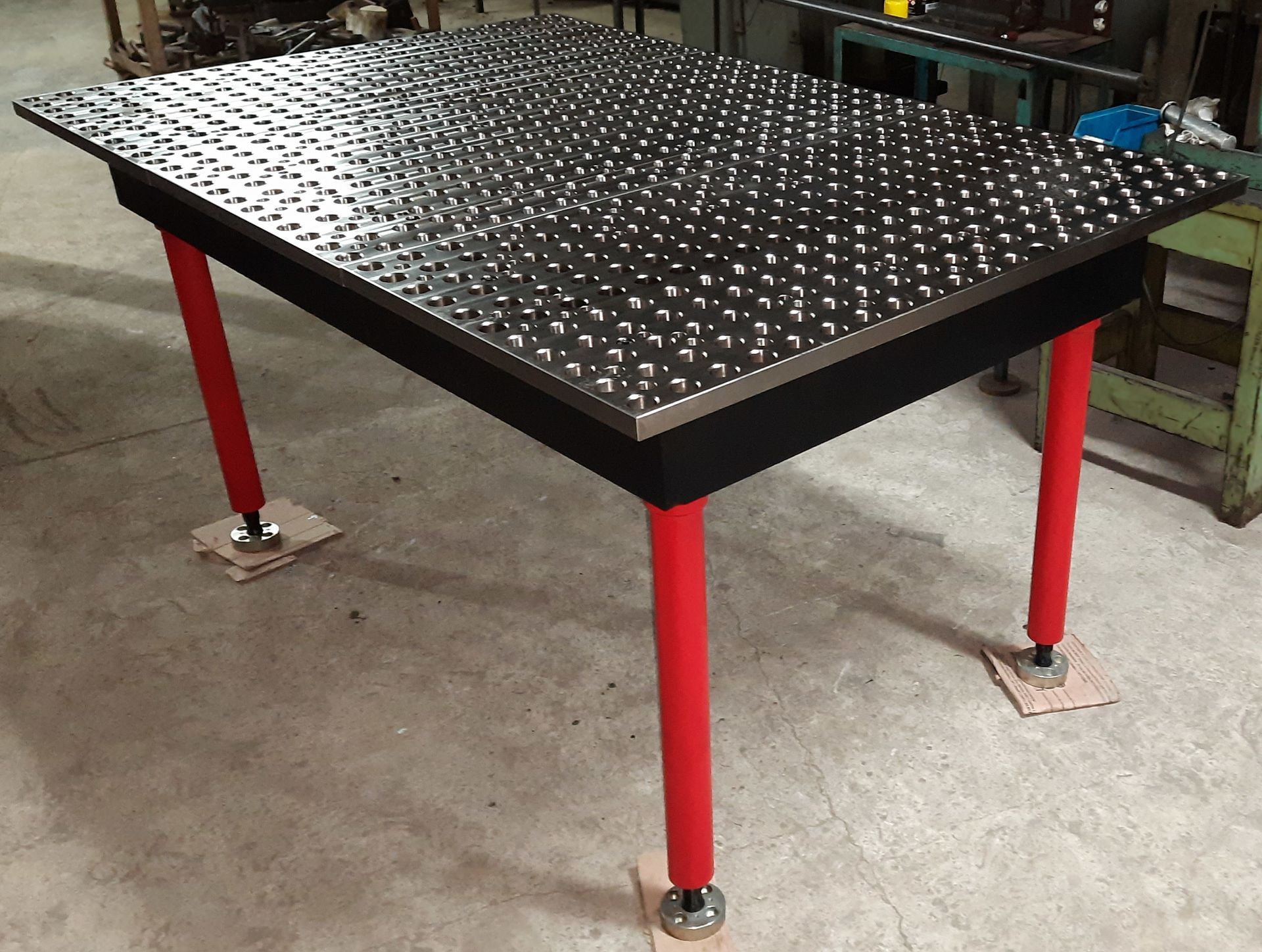

Mesa de Soldagem c/ múltiplas placas


Mesa de soldadura con múltiples placas.

Mesa de soldadura montada con banco resistente y cajones para accesorios.

Mesa de soldadura montada con banco resistente y cajones para accesorios.

Mesa de soldadura para celda robotizada con transfer






Mesa de soldadura para celda robotizada con transfer






Mesa de soldadura con tamaño y forma personalizados.

Accesorios para mesa de soldadura





Mesa de soldadura basculante 1050mm x 550mm

Permite un mejor posicionamiento para soldar.





Mesa de soldadura basculante

Permite un mejor posicionamiento para soldar.






Mesa de soldadura basculante

Permite un mejor posicionamiento para soldar.

Mesa de soldadura basculante 1100mm x 1050mm

Permite un mejor posicionamiento para soldar.

Mesa de soldadura basculante

Permite un mejor posicionamiento para soldar.

Mesa de soldadura basculante

Permite un mejor posicionamiento para soldar.





mesa de soldadura con mesa de posicionamiento circular y manipulador universal

Mesa de soldadura ensamblada con una sola placa



Accesorios para mesas de soldadura

JIG para celda robotizada de cuarto eje

con nuestro Sistema Modular de Sujeción Rápida para montaje de plantillas para fijación de piezas.

El JIG completo podrá ser sustituido por otro para la elaboración de otro producto.
